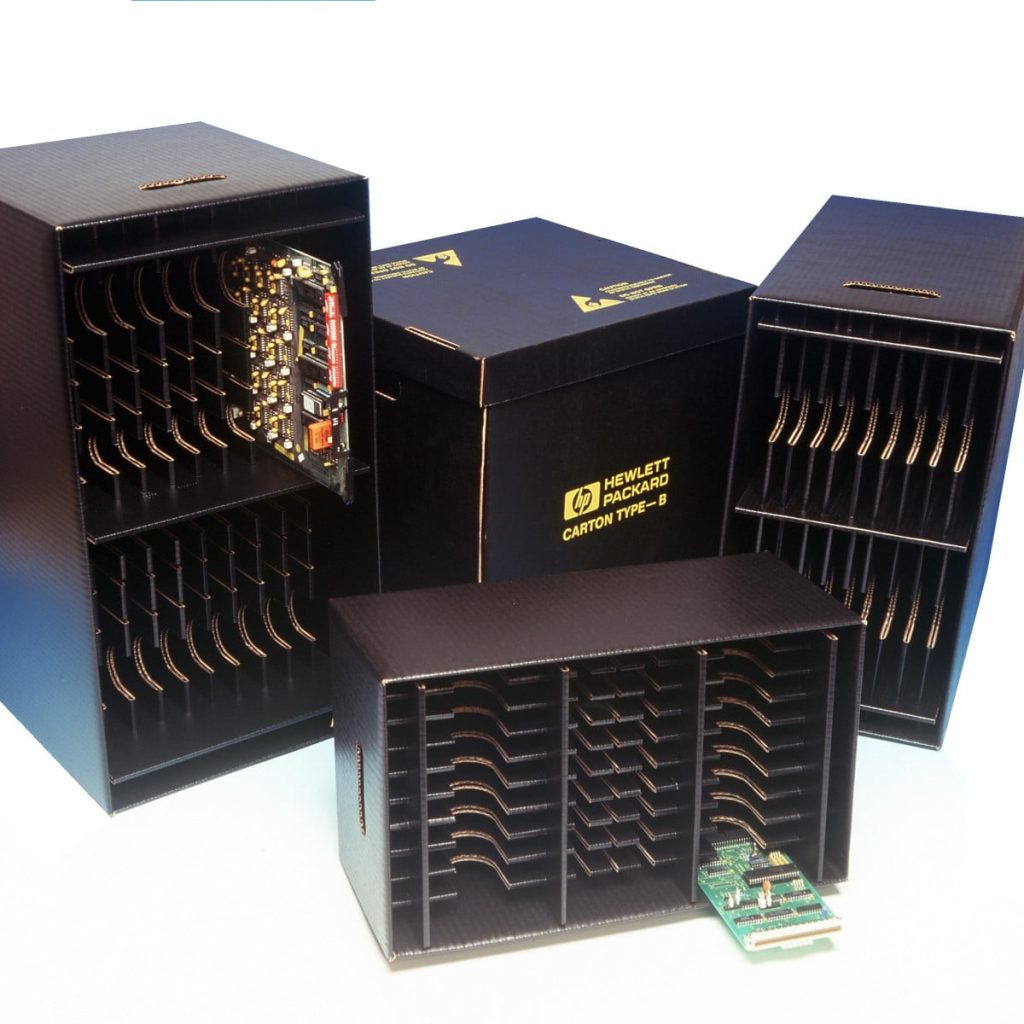

Inplant Handlers

Inplant Handlers are created from conductive fibreboard and are available on short lead times, in a range of sizes. This flexible, fully adjustable anti static inplant handler system allows you to accommodate nearly any board size by simply removing partitions to achieve the desired cell size.

Simply select the best conductive inplant handler from our range to suit your requirement, or, if none of them are quite right, please get in touch. We will be happy to assist in configuring or designing the most suitable product for your requirements.

Category: Tags: ,

Features and Benefits

  • High level of anti static protection
  • Fully adjustable and available in various sizes
  • Can accommodate almost any board size
  • Custom designs available if required
  • Completely integrated inplant handling system
Internal Dimension (mm) Max Cell Size (mm)
Part No. Length      Width     Depth Length      Width     Depth Number Cells
ELCCT4-40 575            305            328 124            25            326 40
ELCCT4-30 575            305            328 167            25            326 30
ELCCT4-20 575            305            328 254            25            326 20
ELCCT4-10 575            305            328 514            25            326 10
ELCCT41-40 575            305            400 124            25            398 40
ELCCT41-30 575            305            400 167            25            398 30
ELCCT41-20 575            305            400 254            25            398  20
ELCCT41-10 455            245            480 514            25            398  10
ELCCT43-20 455            245            480 198            19            478  20
ELCCT43-10 200            385            93 402            19            478  10
ELCCT45-40 425            245            280   86            19            278  40
ELCCT45-20 425            245            280 180            19            278  20
ELCCT45-10 425            245            280 370            19            278  10
ELCCT47-40 425            245            190  90            19            188  40
ELCCT47-30 425            245            190 121            19            188  30
ELCCT47-20 425            245            190 184            19            188  20
ELCCT47-10 425            245            190 374            19            188  10
ELCCT48-80 550            390            186   49            43            184  80
ELCCT48-40 550            390            186   92            43            184  40
ELCCT410-50 332            274            128   64            24            126  50
ELCCT410-10 332            274            128 198            24            126  10
  ELCCT412-100 448            348            124   42           32            122 100
ELCCT412-50 448            348            124   86           32            122  50
  ELCCT414-100 378            368            66  70           15            64 100
ELCCT414-50 378            368            66 168           15            64  40
ELCCT416-80 578            299            80 110           16            78  80
ELCCT416-32 578            299            80 240           16            78  32
